音频嵌入器 MUX-8C
特点：

  • 4路AES/EBU数字音频(8声道)同轴信号输入
  • 24比特格式嵌入
  • AES/EBU数字音频丢失时自动静音嵌入
  • 通用外接电源供电

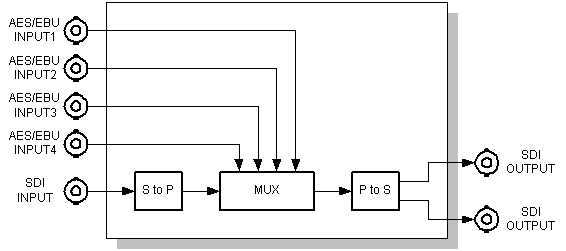

    方框图：



    技术指标：

    采用标准：　GB/T14857-1993　演播室数字电视编码参数规范
    　　　　　　GB/T17953-2000　4:2:2数字分量图像信号的接口
    　　　　　　GY/T158-2000　　演播室数字音频信号接口
    　　　　　　GY/T160-2000　　数字分量演播室接口中的附属数据信号格式
    　　　　　　GY/T161-2000　　数字电视附属数据空间内数字音频和辅助数据的传输规范

    输入信号
  • 视频输入： SDI数字视频信号，75Ω非平衡
  • 音频输入： 4路AES/EBU数字音频信号, 75Ω非平衡

    输出信号
  • 视频输出： 二路SDI 数字编码输出，8声道-音频嵌入，0.8Vpp，75Ω非平衡
    　　选件：其中一路SDI输出无音频嵌入而在屏幕上叠加8声道的嵌入音频电平监视，峰值电平保持，-20dBFS标记

    机械性能
  • 彩色铝合金外壳
  • 外壳尺寸： 119mm*110mm*29mm
  • 最大外形尺寸： 156mm*110m*29mm
