 当前位置：首页 >> 产品展示
同步信号发生器

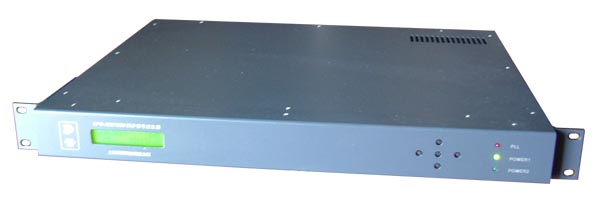

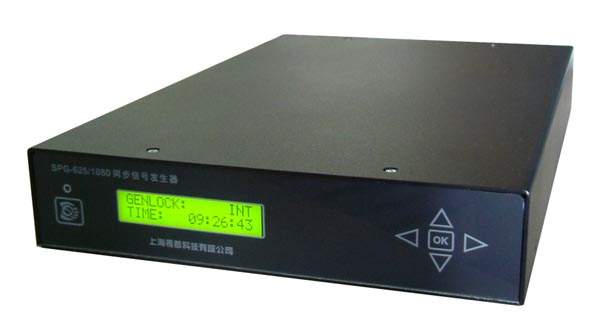

型号： SPG-625/1080
  • 多功能信号发生器，满足机房和移动场合的电视信号同步需求
  • 众多的选件，实用性与经济性的完美统一
  • 电容式触摸按键，液晶字符显示，调整一目了然
  • 数字频率合成，严格锁定行场同步和彩色副载波的关系
  • 可同步于PAL的BB信号和10MHz，1MHz的连续波信号
  • 彩色副载波、行相位连续可调，场同步±16行步进调节
  • 多余的输出插座，可用于机内信号的分配输出
  • 选件有：恒温晶体，高清黑场同步输出，标清SDI输出，标清SDI带音频嵌入输出，AES/EBU数字音频信号输出，EBU时钟输出，GPS时钟同步等

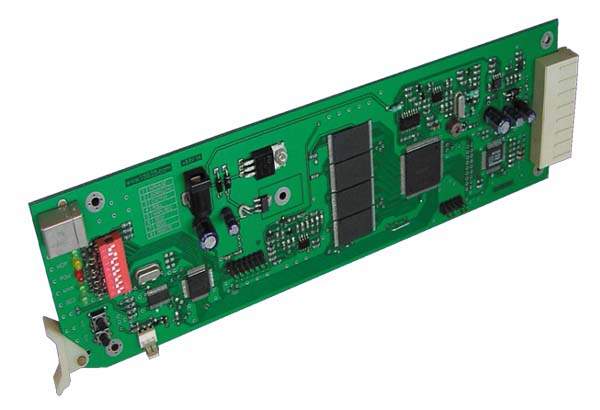

    • 图片播放卡模块
    型号： SFS-500
  • 可以将播放模块应用于应急和备用画面，将应急电视画面做成动态效果，以替换单调的静止测试信号
  • 断电时数据不丢失，开机时图像立刻出现
  • 通过USB接口下载500多帧720*576像素的无压缩图片
  • 任意设置播放的顺序和速度（每1/25秒至40分钟播放1帧）
  • ±1/2行相位调节，模拟黑场同步，2路或4路SDI输出，复合和分量视频输出可选
  • 后面板BNC遥控
  • 可以直接插入LEITCH的6800系列机箱
    • 音频嵌入与解嵌
    型号： DMM-8C
  • 2路AES/EBU数字音频(4声道)同轴信号从输入的SDI解嵌后输出
  • 2路AES/EBU数字音频(4声道)同轴输入信号被嵌入到SDI输出信号中
  • 24比特格式嵌入
  • AES/EBU数字音频丢失时自动嵌入静音
  • 选件：输出视频叠加解嵌和嵌入音频信号电平监视，带峰值电平保持
  • 通用外接电源供电
    • 型号： MUX-8C
  • 4路AES/EBU数字音频(8声道)同轴信号输入
  • 24比特格式嵌入
  • AES/EBU数字音频丢失时自动静音嵌入
  • 通用外接电源供电
    • 型号： DMX-8C
  • 4路AES/EBU数字音频(8声道)同轴信号输出
  • 选件：输出视频信号中叠频叠加所嵌音频信号电平监视
  • 通用外接电源供电

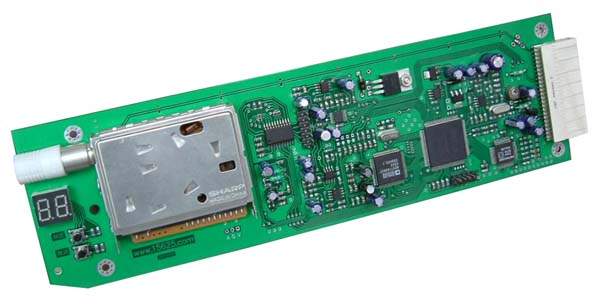

    • 型号： MUX-TV1
  • CATV全频道接收，数字调谐，按频道频率排序
  • 扩展外接AV输入
  • 电视信号模拟视音频输出
  • AES/EBU数字音频输出
  • SDI数字视频带音频嵌入输出
  • 兼容LEITCH公司的6800机箱
    • 音频A/D转换

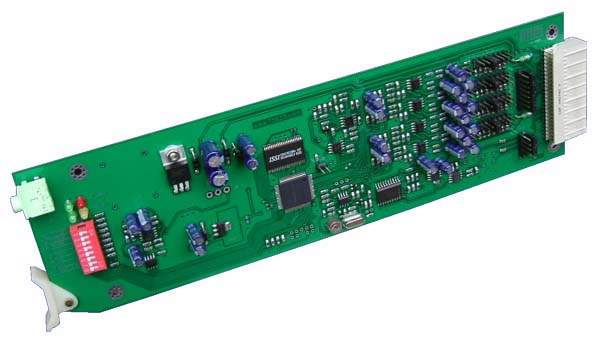

    型号： AES-42 AES-42D
  • 24比特A/D转换
  • 75Ω非平衡和110Ω平衡同时输出
  • 自动选择视频或48KHz字时钟作为同步信号
  • 也可以直接插入LEITCH的6801/6804机箱（仅限于非平衡输入）
    AES-42D 增加以下功能：
  • 内置1000Hz/-20dBFS正弦波和静音信号，可在任一声道置换
  • 输出信号延时输出，补偿视频信号延时
  • 延时输出监听功能，配合内置信号可调整输入模拟信号幅度

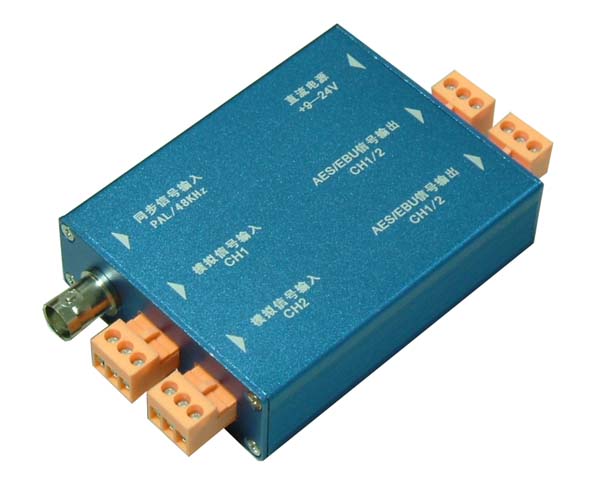

    • 型号： SADC-A1B SADC-A1C
  • 24比特A/D转换
  • 600Ω或20KΩ平衡模拟音频输入
  • 110Ω平衡或75Ω非平衡数字音频输出
  • 自动选择视频或48KHz字时钟作为同步信号
  • 通用外接电源供电
  • SADC-A2B为2路平衡输出，SADC-A2C为2路非平衡输出
    		•
    音频D/A转换

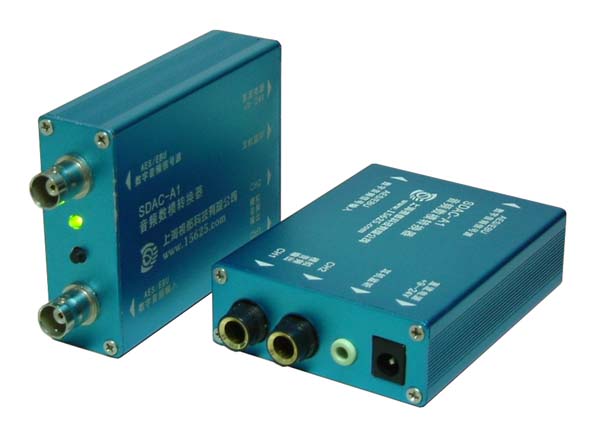

    型号： SDAC-A1
  • 内置AES/EBU数字音频信号发生器，-20dBFS标准测试音带声道识别
  • 既可用作数字音频信号发生器，亦可用作模拟音频信号发生器
  • D/A转换器可判别AES/EBU编码正确与否
  • 小巧灵便并带耳机监听功能
  • 通用外接电源供电

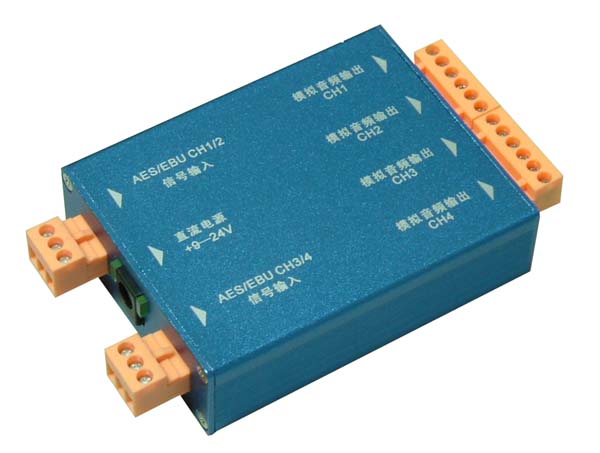

    • 型号： SDAC-A2B SDAC-A2C
  • 双D/A转换器，支持2路数字信号输入，输出4个模拟声道
  • 用于AES/EBU的D/A转换
  • 小巧灵便
  • 通用外接电源供电
  • SDAC-A2B为平衡输入，SDAC-A2C为非平衡输入
    • 视频A/D转换

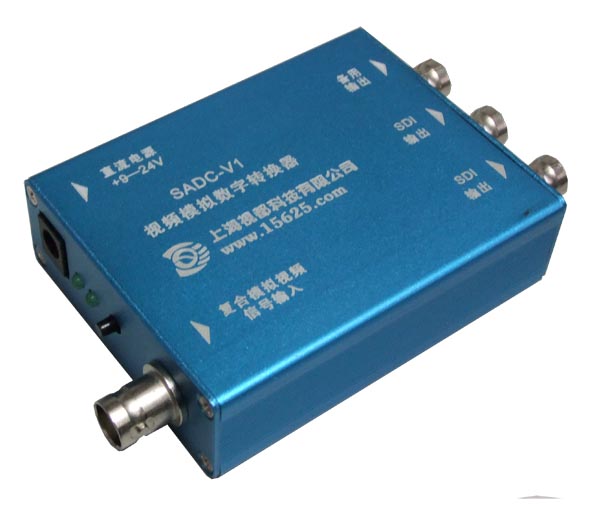

    型号： SADC-V1
  • 模拟复合信号输入
  • 2路数字SDI信号分配输出
  • 指示灯显示输入端有无输入信号
  • 通用外接电源供电

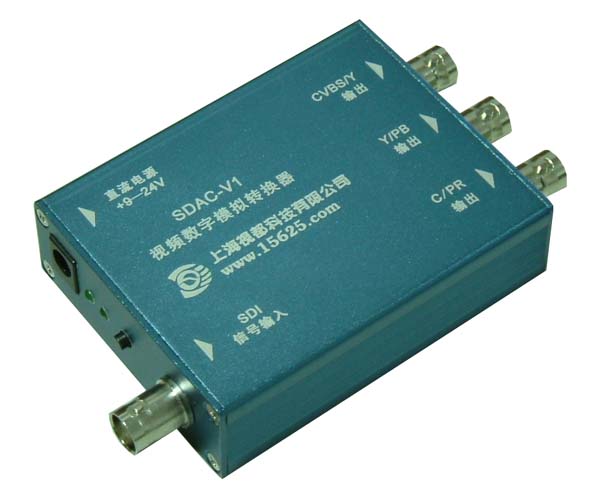

    • 视频D/A转换
    型号： SDAC-V1
  • 内置彩条信号
  • 模拟复合信号或模拟分量信号输出
  • 指示灯显示输入端有无输入信号
  • 通用外接电源供电

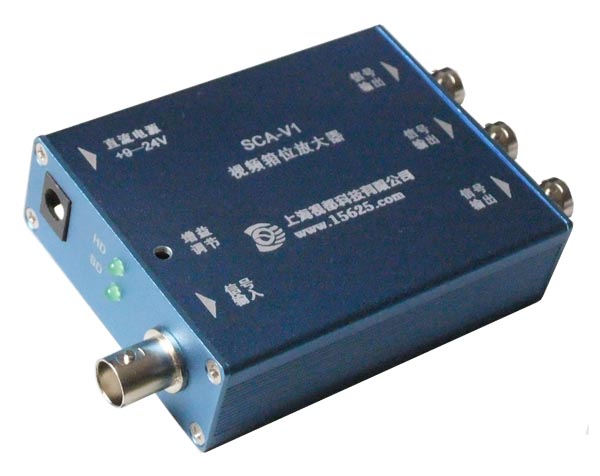

    • 视频分配放大
    型号： SCA-V1
  • 输出视频信号自动箝位
  • 输出幅度可微调
  • 高清、标清自动识别
  • 指示灯显示输入端有无输入信号
  • 通用外接电源供电
    • 信号自动切换器

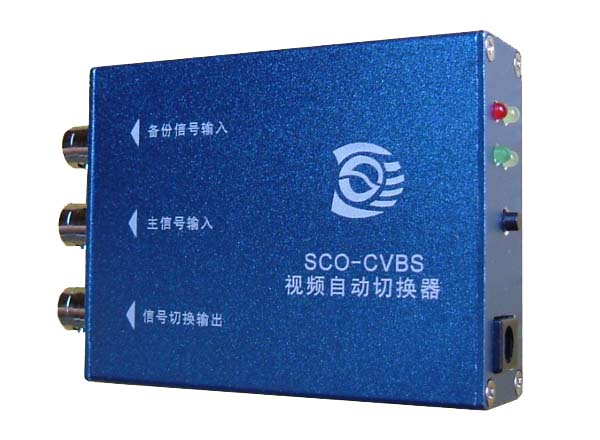

    型号： SCO-CVBS
  • 当主路信号丢失，输出回路自动切换到备份信号上
  • 断电时，输出回路与主路信号接通
  • 也可将本机设置为手动模式，强制输出回路切换到主路信号或备份信号
  • 通用外接电源供电

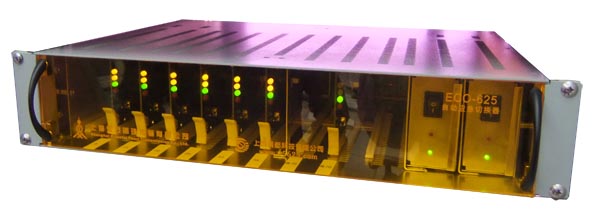

    • 型号： ECO-625
  • 当主路信号丢失，输出回路自动切换到备份信号上
  • 断电时，输出回路与主路信号接通
  • 也可将本机设置为手动模式，强制输出回路切换到主路信号或备份信号
  • 提供输出信号监视功能，并可监视视频信号上叠加模拟音频电平指示
  • 2U机箱可安装10个模块
    		•
    定时切换矩阵

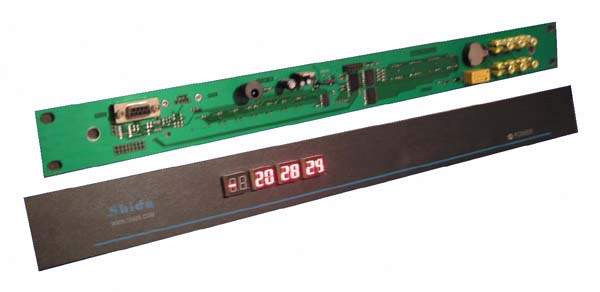

    型号： SRT-0201AV
  • 内置钮扣电池，保证断电期间时钟运行不间断
  • 多组可编程时间设定，满足多时间段节目切换
  • 标准19英寸1U高面板
    • TALLY指示灯和控制器

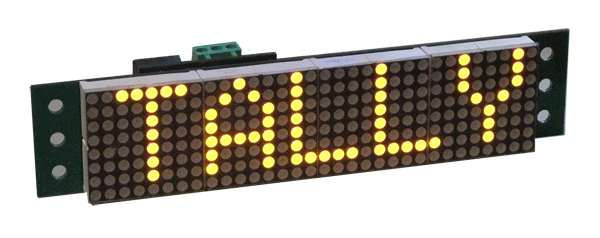

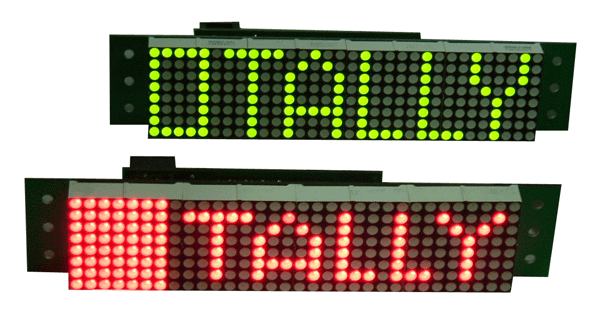

    型号： TLY-3208Y
  • 红黄绿三色显示模式
  • TALLY既能开关方式控制也能采用串行信号控制
  • RS-485接口，在一条控制总线上可接128个指示灯
  • 每个灯由拨动开关设定地址，并可以任意设定相应的GPIO地址
  • 每个指示灯既可采用字符方式，也可采用图形方式显示
    		•
    型号： TLY-3208R TLY-3208G
  • 单色显示模式：红色或绿色（具有反色、左侧方框亮和暗的功能）
  • TALLY既能开关方式控制也能采用串行信号控制
  • RS-485接口，在一条控制总线上可接128个指示灯
  • 每个灯由拨动开关设定地址，并可以任意设定相应的GPIO地址
  • 每个指示灯既可采用字符方式，也可采用图形方式显示
    		•

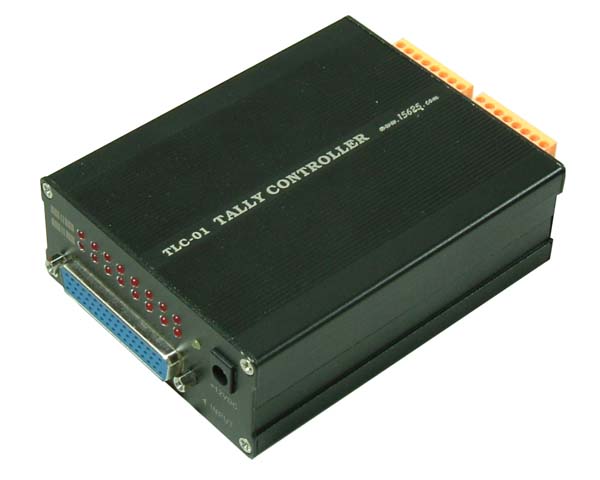

    型号： TLC-01
  • 将TALLY开关信号变成正负的电流驱动信号，驱动双色LED
  • 适合无CCU的演播室
  • 一台控制器最多支持16路TALLY
  • 通用外接电源供电
    		•

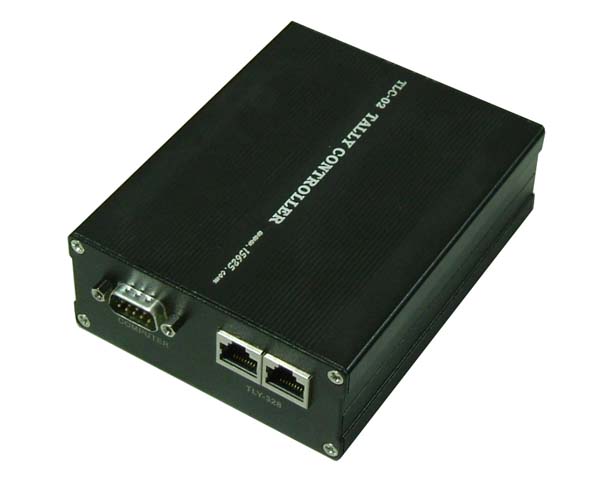

    型号： TLC-02
  • 将24路并行TALLY输入信号转换成TLY-3208所需的串行TALLY信号
  • 外接RS-232接口自动插入串行TALLY信号中，可随时对TALLY灯进行设置等
  • 可根据用户提供的其他的外接RS-232接口通信协议，将其转换成所需的串行TALLY信号
  • 在一条RS-485控制总线上可接128个指示灯
  • 通用外接电源供电
    		•

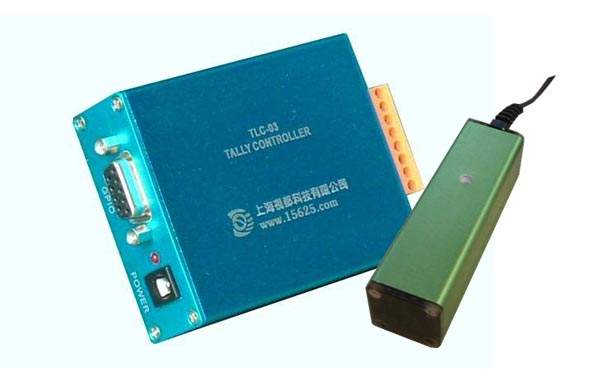

    型号： TLC-03
  • 将TALLY开关信号变成电流驱动信号，驱动红色LED灯
  • 适合无CCU的演播室
  • 一台控制器支持4路TALLY
  • 通用外接电源供电
    		•

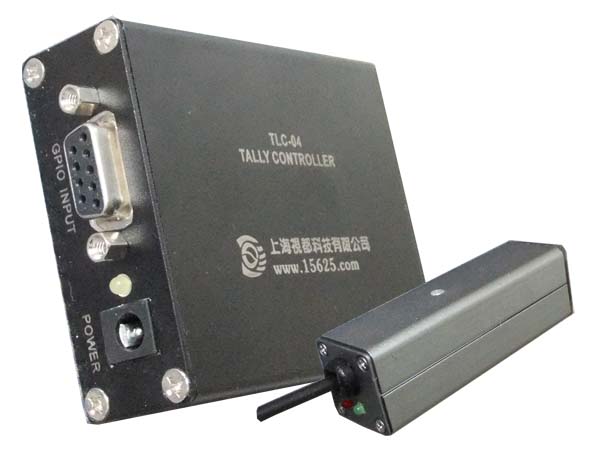

    型号： TLC-04
  • 将TALLY开关信号变成电流驱动信号，驱动红绿双色LED灯
  • 适合无CCU的演播室
  • 一台控制器支持4路TALLY
  • 通用外接电源供电
    		•
    型号： TLC-05
  • 将FORA系列切换台的串行TALLY信号解码转换成并行信号
  • 默认24路TALLY输出，每个TALLY信号有2路分配驱动输出
  • 一个RS422串行口支持多组TALLY输入，每组TALLY可解码出32个TALLY信号
  • 特殊配置可定做

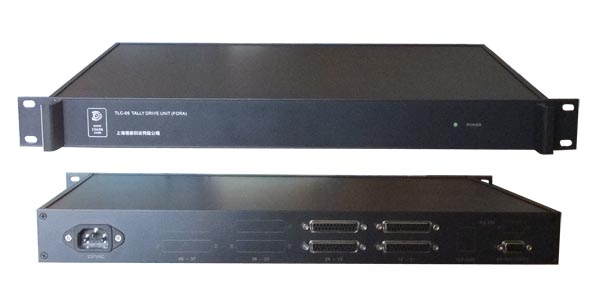

    • 型号： TLC-06
  • 将各系列切换台的并行TALLY信号转换成多路输出提供给摄像机、电视墙等
  • 默认24路TALLY输入，每个TALLY信号有2路分配驱动输出
  • 特殊配置可定做。如36路、48路TALLY输入，若干个TALLY信号有3路分配驱动输出等
    • 时钟系统

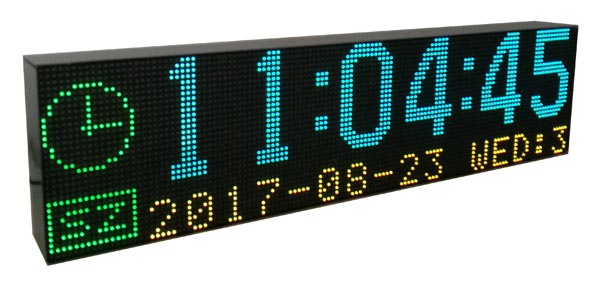

    型号： SCC-DT4 SCC-DT6
  • SCC-DT 系列子钟采用彩色点阵LED显示屏
  • 在一个屏里不仅可以显示时间，而且还可以显示日期和星期
  • 既支持SZ串行时间码，也同时支持EBU时间吗和RS232的时间码
  • 屏内三个显示区域的颜色和亮度可通过RS232进行调节
  • SCC-DT4屏幕宽度514mm，SCC-DT6屏幕宽度770mm
    • 型号： SCC-CD4 SCC-CD6
  • SCC-CD 系列子钟采用彩色点阵LED显示屏
  • 在一个屏里显示开播时间和倒计时时间
  • 既支持SZ串行时间码，也同时支持RS232的时间码，倒计时协议需在订购时制定
  • 屏内显示区域的亮度可通过RS232进行调节
  • 正计时时显示绿色，倒计时时显示黄色，在最后9秒显示红色
  • 倒计时最后5秒输出“嘟”“嘟”“嘟”“嘟”“嘟”“嘟──”的报时音
  • SCC-CD4屏幕宽度514mm，SCC-CD6屏幕宽度770mm
    • 型号： SSZ-5M SSZ-4M
  • SSZ-M 系列母钟不仅可以显示时间，而且能自动走时。既可以由SZ串行时间码对母钟进行校时，也可以由电脑通过RS232接口进行校时
  • 增加倒计时选件后，还可以有2套不同的倒计时SZ串行时间码输出
  • 增加不同选件，还可以实现GPS校时、EBU校时、广播电台报时音校时等
  • 红色、纯绿色和白色可选

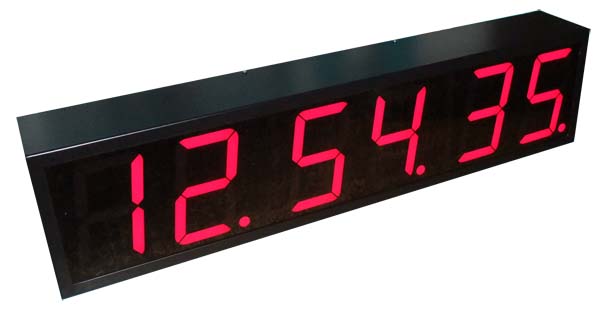

    • 型号： SSZ-5S SSZ-4S
  • SSZ-S 系列子钟只提供时间显示，必须由SZ串行时间码驱动
  • 红色、纯绿色和白色可选
    • 型号： EBU-01
  • EBU时钟子钟模块，可安装在标准机柜的1U面板上
  • 通用外接电源供电

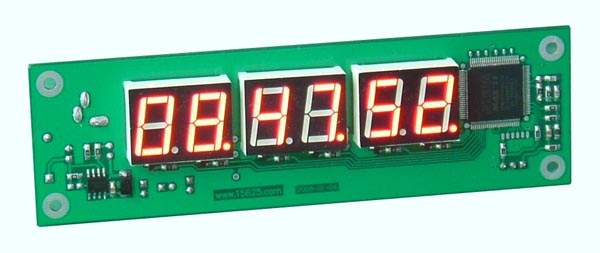

    • 型号： SZ-01
  • SZ时钟子钟模块，可安装在标准机柜的1U面板上
  • 通用外接电源供电
    • 报警系统
    型号： ALARM-A1
  • 声音失去5秒后报警，手动清除报警蜂鸣音
  • 一个模块中提供2个声道报警
  • 通用外接电源供电
    • 其他老产品
    型号：

    分配放大

  • SDA208数字分配放大模块
    SDA208数字分配放大模块具有大于350米的电缆自动均衡、时钟再生性能。一块板上有两套一进四出分配放大器，可组合成两个一进四出分配放大器或组合成一个一进七出分配放大器。

  • VDA232模拟视频分配放大器
    VDA232模拟视频分配放大器提供二套1进16出的视频分配放大器，也可组合成1进32出的视频分配放大器。机箱高度1U。

    A/D转换

  • AS31模数转换模块
    AS31模数转换模块。一路模拟分量信号输入、两路SDI输出。

    D/A转换

  • SA31数模转换模块
    SA31数模转换模块具有大于350米的电缆自动均衡、时钟再生性能。一路SDI输入，一路模拟复合信号输出和一路模拟分量信号输出。

    矩阵

  • SMX0401数字矩阵模块
    SMX0401四选一数字矩阵模块具有大于350米的电缆自动均衡、时钟再生性能。四路数字输入，四路SDI分配输出。另有一路模拟参考环通输入，提供场消隐切换的时间基准。

  • MX1602-VA模拟视音频监看矩阵
    MX1602-VA模拟视音频监看矩阵用于模拟信号监看。16路复合视频输入，2路选择输出。音频输入一个声道或两个声道（可选）。使用CP116控制面板遥控。

    控制面板

  • CP116控制面板
    CP116控制面板可控制16路输入信号。8位拨动开关可选择256个信号输出端。75Ω同轴电缆接口。

    信号同步

  • SPG-PAL同步信号发生模块
    SPG-PAL同步信号发生模块提供演播室内的同步基准。一路模拟参考环通输入，确保输出黑场信号锁定于主同步信号。四路模拟黑场输出，具有625行延时超前调节、±1/2行行相位微调和360°副载波微调。增加CB选件可增加一路模拟分量彩条信号和两路10比特数字分量彩条信号输出。

    电源和机箱

    其它产品

  • TLY24电视墙指示灯控制器
    TLY24电视墙指示灯控制器具有24路控制能力。每路信号有一路中继输出和一路6V或12V交流输出。机箱高度1U。

  • JF-422跳线板
    每一块JF-422跳线板提供12对RS422遥控跳线，高度1U。

  • JF-SV跳线板
    每一块JF-SV跳线板提供24对S-VIDEO跳线，高度1U。

  • JF-A6跳线板
    每一块JF-A6跳线板提供20对音频跳线，高度1U。

  • TF-BNC接线板
    每一块TF-BNC接线板提供24对BNC接线端子，高度1U。
