图片播放卡模块 SFS-500

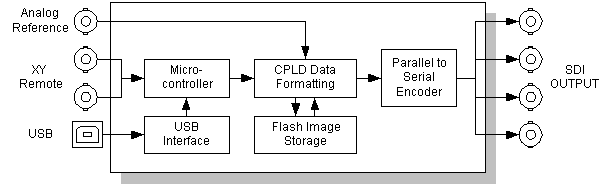

特点：可以将播放模块应用于应急和备用画面，将应急电视画面做成动态效果，以替换单调的静止测试信号断电时数据不丢失，开机时图像立刻出现通过USB接口下载500多帧720576像素的无压缩图片任意设置播放的顺序和速度（每1/25秒至40分钟播放1帧） ±1/2行相位调节，模拟黑场同步，2路或4路SDI输出，复合和分量视频输出可选后面板BNC遥控可以直接插入LEITCH的6800系列机箱方框图：* 技术指标：采用标准：　GB/T14857-1993　演播室数字电视编码参数规范　　　　　　GB/T17953-2000　4:2:2数字分量图像信号的接口数字输出信号： 625行 8比特标清数字分量数量： 2路或4路阻抗： 75Ω 幅度： 800mV±10% 抖动： < 550ps p-p 直流分量： 0V±0.5V 模拟参考信号： PAL复合同步或复合视频阻抗： 75Ω 幅度：复合同步 0.2─4V 或复合视频 0.6─2V 相位调节调节范围：相对于参考信号，超前或滞后1/2行图片下载下载时间：每帧56秒（典型值）存储图片分辨率：720576像素，无压缩图片格式：720576像素，无压缩可存储图片数量：511帧（注意：选购的标准测试信号不能被用户改写）控制播放速度：每1/25秒至40分钟播放1帧拨动开关控制功能：顺序模式、用户模式和遥控模式使能 USB控制功能：图片下载、用户模式设置和模式控制 XY-BUS控制功能：使用后面板BNC遥控播放模式选件和配件： 8比特测试信号：　5-step，ActArea，Bowtie，CB-75，CB-75R，CB-100，H_sweep，Line330，　　　　　　　　　　MultiBurst，PulseBar，Ramp，TarTan LEITCH-6800系列机箱（用户自行采购）机箱： SFR-6801 SFR-6804 SBX-100 适配器： RS232-XY
