同步信号发生器 SPG625/1080

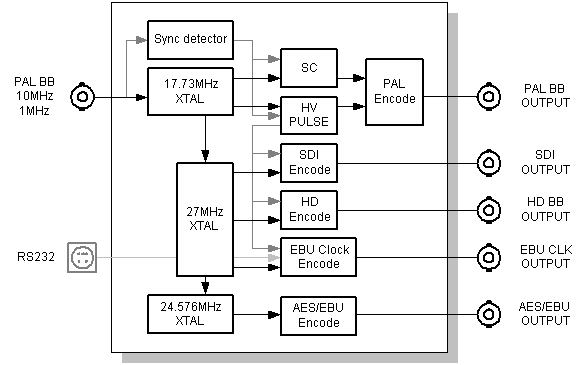

特点：多功能的同步信号发生器，满足机房和移动场合的电视信号同步需求众多的选件，实用性与经济性的完美统一电容式触摸按键，液晶字符显示，调整一目了然数字频率合成，严格锁定行场同步和彩色副载波的关系可同步于PAL的BB信号和10MHz，1MHz的连续波信号彩色副载波、行相位连续可调，场同步±16行步进调节多余的输出插座，可用于机内信号的分配输出(SD或HD的黑场输出）选件有：恒温晶体，高清黑场同步输出，标清SDI输出，标清SDI带音频嵌入输出，　　AES/EBU数字音频信号输出，EBU时钟输出，GPS时钟同步等方框图：技术指标：采用标准：　GB 3174-1995　　PAL-D制电视广播技术规范　　　　　　GB/T14857-1993　演播室数字电视编码参数规范　　　　　　GB/T17953-2000　4:2:2数字分量图像信号的接口　　　　　　GY/T 155-2000　高清晰度电视节目制作及交换用视频参数值　　　　　　GY/T 158-2000　演播室数字音频信号接口　　　　　　GB/T 160-2000　数字分量演播室接口中的附属数据信号格式 PAL模拟黑场输出幅度：同步脉冲300mVpp，副载波300mVpp 阻抗： 75Ω 直流分量： 0V±0.5V 色同步调节： 0∼360°， 1.6°或16°步进行同步调节： ±32µs， 0.23µs或3.8µs步进场同步调节： ±16行， 1行步进直流分量： 0V±0.5V 数量： 1路（标准配置）+ 4路（选件）高清模拟黑场输出（选件）制式： 1080/50i或1080/24P 正向和负向同步脉冲幅度： 300mVpp 阻抗： 75Ω 直流分量： 0V±0.5V 同步：第1帧第1场第1行的起始点与PAL模拟黑场输出的第1帧第1场第1行的起始点对齐数量： 1路（标准配置）+ 4路（选件）标清SDI输出（选件）输出信号：黑场，75%彩条，斜坡等 SDI输出幅度： 800mvVpp 音频嵌入格式： 4组共16声道完整嵌入音频嵌入信号（选件）：全静音，全声道或单一声道-20dBFS/1KHz正弦波 AES/EBU数字音频信号输出（选件）取样频率： 48KHz 音频信号： -20dBFS 1000Hz正弦波(声道1为连续音，声道2为1Hz的断续音）输出电平： 1Vpp，75Ω非平衡 EBU时钟输出（选件）输出信号：时、分、秒、帧，以及年、月、日时钟精度：取决于黑场输出信号精度 GPS时钟校准（选件）： 4800bps串行信号，NMEA协议、RMC标准选件和配件：选件：　恒温晶体，高清黑场同步输出，标清SDI输出，标清SDI带音频嵌入输出，　　AES/EBU数字音频信号输出，EBU时钟输出，GPS时钟较时等
